Restauration du Pépère

[Alan 202]

Bonjour

à tous pour les compliments

Effectivement Fabrice les trous étaient bien colmatés j'ai passé un temps fou à les déboucher

Une petite interrogation sur ce déflecteur : A-t-il subsisté avec la mise en place (à partir du tracteur 325001) d'un second joint spy sur la trompette et graissage du moyeux par graisseur

Alan

[Fabrice ff30]

oui, ta question est pertinente, mais ça a été gardé sur les ff30, il me semble également sur les 35... je pourrai confirmer, qd je travaillerai sur le pont arrière, mais pour le moment, j en suis resté au moteur!

[Alan 202]

mais pour le moment,

Comment pas le temps de démonter une roue
Je plaisante Fabrice, je plaisante


Les garnitures ont certainement déjà été changées

Après avoir dériveté les garnitures, les trous sur les mâchoires sont différents, (adaptés aux vieux rivets voir photo)

Je crois que je vais investir dans des mâchoires neuves avec garnitures et ainsi éviter les galères d’un rivetage plus ou moins efficace

Ps : Ne croyez pas qu’avec l’âge on devient fainéant, quoique…. )

Alan

[damsou]

Bonjour a tous
Bonjour Alan je pense que tu as raison autant investir dans des mâchoires neuve pour évité les complications.
Toujours autant soigné et détaillé ta resto .

[covengris]

Bonsoir à tous
Toujours aussi beau!
A mon avis, c'est le frein droit sur ta photo qui est d'origine car le rivet est en cuivre, c'est ce que j'ai trouvé.Les garnitures neuves sont livrées avec des rivets qui vont bien avec ces trous, ceux de gauche ont du être agrandis pour passer des rivets plus gros, donc tu as raison de changer aussi les machoires.
A+
covengris

[Alan 202]

Bonjour à tous

Covengris

Damsou : au fait ton avatar n'est plus visible, tu redimensionnes une photo maxi 200 x 200 (la mienne fait 200 x 130)


Demain je vais donc commander des mâchoires, elles feront (à réception) l'objet d'un petit comparatif.

Alan

[damsou]

Bonsoir Alan
Pour mon avatar sa fait un moment que j'essaie de le rem être mais sans succès je n'arrive pas a réduire l'image comme il faut ,la première fois c'est grasse a Fabrice qui m'avait réduit l'image , si tu passe par la Fabrice un petit coup de main serai simpa

[Fabrice ff30]

un coup de main.... oui.... il te suffit de remettre l image réduite dans ton profil. à moins que tu ais perdu l image!!!

[damsou]

Et oui je pense bien l'avoir égaré .

[Alan 202]

Bonjour à tous

En attendant mes mâchoires de freins et avec une température avoisinant les 16° je me suis décidé (enfin) à passer la 1ere couche d'apprêt sur la partie pont boite
Ça commence à prendre tournure



Alan

[damsou]

Bonsoir
Super , on dirait pas que tu la fait au pinceau ,a moins que finalement tu t'es décidé de le faire au pistolet ?
En tout cas c'est sur la bonne vois pour un super rendus .

[Alan 202]

Oui Damien au pinceau , je trouve que ça "rempli" mieux, c'est plein d'aspérité (du brut de fonderie)
Après la 2eme couche un petit ponçage (à l'eau) et pistolet pour finir

Alan

[SEPPI]

Alan, trois couches!
Tu travailles pour l'éternité.

[Alan 202]

Tu travailles pour l'éternité.

Disons que c'est reparti pour quelques dizaines d'années, mais ça peut aussi paraître une éternité, tout est relatif comme disait

alan .Sur la photo du 13 juillet , je ne voie pas la petite patte pour la manivelle hein? .j'observe bien en detail ta restauration

Et voilà c'est fait


Alan

[SEPPI]

Tu travailles pour l'éternité.

Disons que c'est reparti pour quelques dizaines d'années, mais ça peut aussi paraître une éternité, tout est relatif comme disait

Alan

Oui, oui.
"L'éternité c'est très long, surtout vers la fin"....

[breton gilles]

bonjour.Me voila rassuré .

[Alan 202]

Bonjour
J’ai reçu les mâchoires de frein

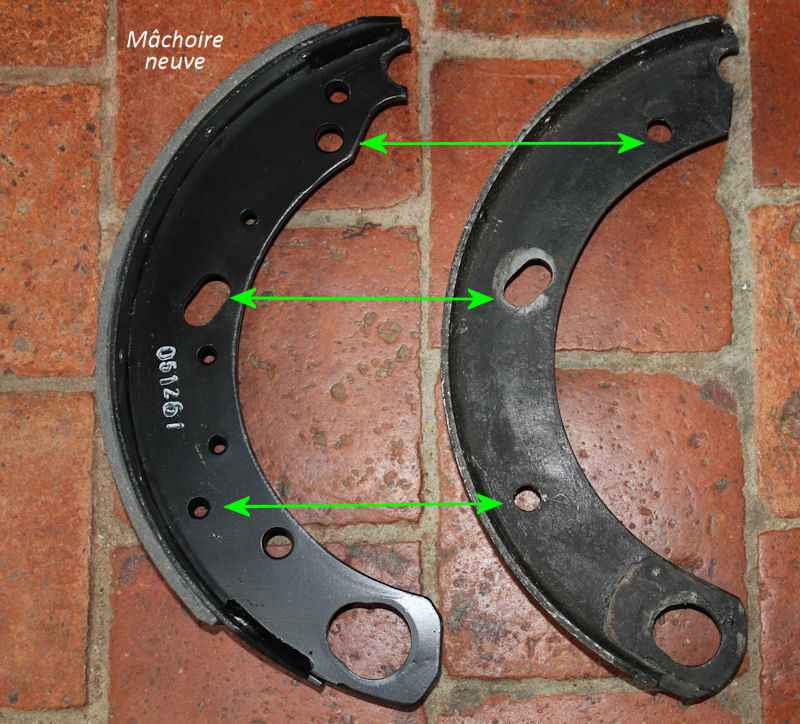

Vous constaterez sur la photo qu’il y a des trous en trop par rapport à la mâchoire d’origine, c’est à mon avis un usinage adapté pour les différents types de montages

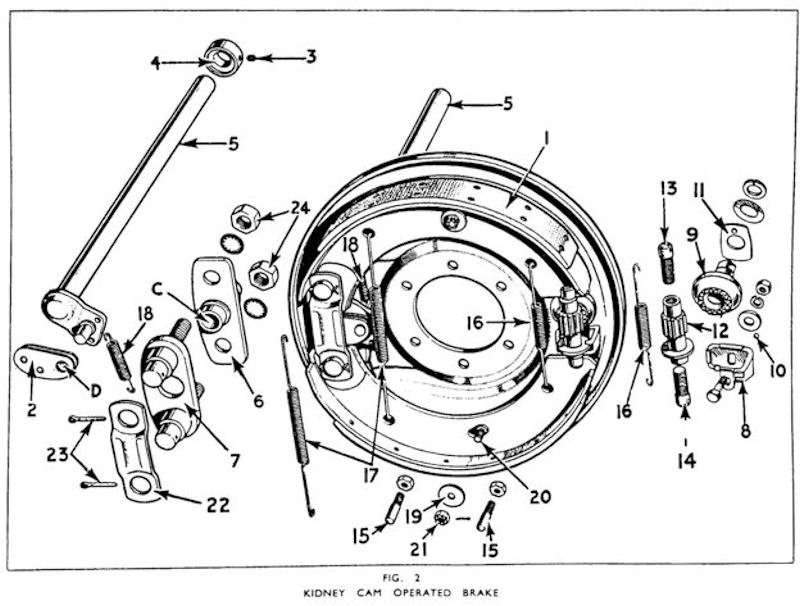

1er type ( le mien ) :

Type 1.jpg (89.04 Kio) Consulté 19338 fois

Montage jusqu’au tracteur N° 200 000
et entre les tracteurs
- 200 198 à 201 143
- 201 147 à 201 156
- 201 618 à 201 621
- 201 625 à 204 665

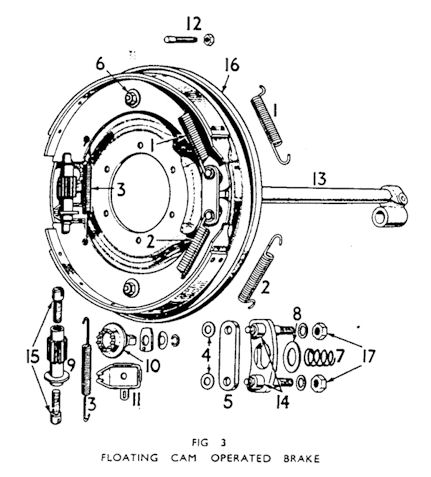

2eme type :

Type 2.jpg (42.94 Kio) Consulté 19338 fois

Montage à partir du tracteur N° 200 001 sauf les numéros des séries citées ci-dessus
Ce montage est composé d’un ressort rouge (mâchoire secondaire) et un bleu (mâchoire primaire)


Peut-être un 3eme type : (mais pas rencontré ) avec des mâchoires montées sur des petites tiges avec ressorts

Trève de bavardages il serait peut etre temps de passer au remontage

Ps : Toutes les infos sont issues du manuel

Alan

[Alan 202]

Bonsoir

Les soucis commencent

PIÈCES NEUVES DE M....


Meuler, repeindre......
Restons zen

Alan

[damsou]

Bonsoir Alan
Quelque petits coups de lime appliqué et se sera parfait

[SEPPI]

Bonsoir

Les soucis commencent

PIÈCES NEUVES DE M....



Alan

Rappelle nous le nom de ton fournisseur...
